Алгоритм поиска утечки хладагента в кондиционере

Когда кондиционер перестаёт холодить, а на испарителе появляется иней, первое, что приходит в голову — «закончился фреон». Но хладагент не расходуется как топливо. Он циркулирует в герметичном контуре, и если давление упало — значит, где-то есть физическое отверстие. Трещина в трубке, высохшее уплотнительное кольцо, недотянутый фитинг после монтажа или заводской дефект ресивера — вариантов масса, и каждый требует точной локализации.

За годы работы в сервисном центре я выработал чёткую последовательность: сначала визуальный осмотр и поиск масляных следов, затем инструментальное подтверждение через манометрическую станцию, и только потом — целенаправленный поиск дефекта электронным течеискателем, мыльным раствором, УФ-красителем или методом погружения в воду. Ниже разберу каждый этап так, как это делается в реальной практике, без маркетинговых упрощений и «народных» мифов, которые могут угробить компрессор.

Почему важно искать утечку, а не просто «заправлять» фреон

Самая опасная ошибка, которую я регулярно вижу и у самоучек, и у некоторых «мастеров» — дозаправка системы без устранения причины потери хладагента. Логика простая: раз кондиционер не холодит, надо добавить фреона. Но сплит-система — это замкнутый контур, и если хладагент ушёл, он ушёл через конкретную дыру. Закачаете новый — он выйдет тем же путём, только быстрее, потому что дефект со временем только расширяется.

Однако главная проблема даже не в повторной потере фреона. Работа компрессора при пониженном давлении хладагента — это гарантированный путь к его разрушению. В системах с воздушным охлаждением наружного блока фреон выполняет двойную функцию: отводит тепло из помещения и одновременно охлаждает обмотки компрессора, унося избыточное тепло в конденсор. Когда хладагента не хватает, компрессор перегревается, масло теряет вязкость, и трущиеся пары начинают работать практически на сухую. Итог — заклинивание или обрыв обмоток. Замена компрессора обходится в 40–70% от стоимости нового кондиционера, и это без учёта работ по демонтажу, пайке и заправке.

Что происходит с системой при утечке:

Поэтому алгоритм поиска утечки — это не просто «найти дырку», а прямая защита самого дорогого узла системы. Каждый час работы с недостатком фреона приближает компрессор к смерти.

Этап 1: Визуальный осмотр и первичная диагностика

Прежде чем доставать манометры и заказывать дорогие приборы, нужно провести грамотный визуальный осмотр. В сервисной практике именно с него начинается любая диагностика, и часто он позволяет локализовать проблему за 10–15 минут. По моей статистике, 30–40% утечек обнаруживаются именно на этом этапе — в самых очевидных местах, куда многие просто не догадываются посмотреть.

Что именно искать при визуальном осмотре

Ключевой маркер утечки — масляные следы. Хладагент циркулирует по системе не в одиночку: компрессорное масло постоянно движется вместе с фреоном, смазывая все подвижные части и уплотнения. Когда через микроотверстие выходит газ, он увлекает за собой и масло. Фреон испаряется бесследно, а масло остаётся на поверхности — оно не летучее и образует характерное пятно с налипшей пылью. Именно эти следы мы и ищем.

Зоны повышенного риска:

1. Сервисные порты (краны) наружного блока. Это точки подключения манометров при заправке. Золотник внутри порта — по сути, тот же ниппель, что и в автомобильной шине. Со временем уплотнительное кольцо на нём дубеет, и начинается травление. Также часто страдает сам шток крана — если его недотянули или перетянули при предыдущем обслуживании.
2. Соединительные муфты (фитинги). Места стыковки медных трубок с внутренним и наружным блоками. При некачественном монтаже трубку могли пережать, неправильно развальцевать или недотянуть гайку. Масло будет сочиться прямо по резьбе.
3. Уплотнители компрессора. Вокруг самого компрессора в наружном блоке — особенно в зоне выводных патрубков и электрических вводов.
4. Ресивер-осушитель и клапаны. Узловые элементы, где трубки входят в корпус ресивера или четырёхходового клапана. Заводская пайка иногда даёт микротрещины.
5. Трубки конденсора и испарителя. Механические повреждения от коррозии, вибрации или случайного удара при монтаже.
6. Внутренний блок. Испаритель внутри комнаты — если на нём масляные пятна, утечка либо в самом радиаторе, либо в трубках, подходящих к нему из стены.

Как проводить осмотр:

• Используйте яркий фонарь с направленным лучом — масляные пятна часто тонкие и полупрозрачные, при дневном свете их легко пропустить.
• Осматривайте систему снизу вверх. Масло стекает под действием гравитации, и пятно может находиться ниже реального места утечки.
• Не ленитесь снимать декоративные панели и защитные кожухи — утечка часто прячется за ними.

Если вы нашли масляное пятно — это практически стопроцентное подтверждение утечки именно в этой точке. В 90% случаев проблема решается заменой уплотнительного кольца, подтяжкой фитинга или заменой повреждённого участка трубки.

Дополнительные признаки утечки (без осмотра)

Бывает, что масляных следов не видно, но кондиционер работает явно ненормально. Тогда обращайте внимание на косвенные симптомы:

• Кондиционер не холодит. Температура в помещении не снижается или падает очень медленно, хотя компрессор запускается.
• Испаритель «забивается» снегом. Радиатор внутреннего блока покрывается слоем инея или льда, а поток воздуха на выходе слабый и не холодный. Это классический признак недостатка фреона: давление падает, температура кипения снижается ниже нуля, и влага из воздуха намерзает на рёбрах испарителя.
• Наружный блок не работает. Компрессор может не запускаться из-за срабатывания защиты по низкому давлению — автоматика блокирует пуск, чтобы спасти компрессор от перегрева.
• Слышен гудящий звук компрессора. Компрессор пытается создать давление, работает с перегрузкой, но не может выйти на режим.

Эти признаки указывают на проблему, но не подтверждают именно утечку. Для точного заключения нужно измерять давление.

Этап 2: Подтверждение факта утечки через измерение давления

Визуальный осмотр даёт нам подозрение, иногда — уверенность, но не инструментальное подтверждение. Чтобы точно сказать, есть утечка или нет, нужно подключить манометрическую станцию. Без этого прибора диагностика остаётся гаданием.

Как измерить давление правильно

Манометрическая станция подключается к сервисному порту низкого давления на наружном блоке. Важно не перепутать порты: низкое давление — это линия всасывания, обычно маркируется буквой S или Low, и штуцер там меньшего диаметра, чем на линии нагнетания.

Пошаговый алгоритм:

1. Подготовка. Отключите кондиционер от сети. Подключите манометр к сервисному порту низкого давления. Убедитесь, что соединение плотное, но без фанатизма — золотник можно повредить.
2. Включение. Запустите кондиционер в режим охлаждения. Установите минимальную температуру (16–18°C) и максимальную скорость вентилятора — так система быстрее выйдет на стабильный режим.
3. Стабилизация. Дайте системе поработать 15–20 минут. Давление должно стабилизироваться — если оно продолжает плавать, это само по себе повод задуматься.
4. Снятие показания. Запишите значение давления на манометре.
5. Сравнение. Сопоставьте полученное значение с техническими характеристиками вашего кондиционера. Эти данные указаны в паспорте устройства в таблице «Рабочие параметры».

Важно: Давление зависит от температуры окружающей среды. Для фреона R410A (стандарт для современных кондиционеров) рабочее давление в режиме охлаждения при температуре +25°C на улице составляет примерно 10–12 бар. Если давление ниже 6–7 бар — это явный признак утечки. Для фреона R22 (старые модели) давление будет ниже — около 4–6 бар при тех же условиях.

Если давление отклоняется от нормы в сторону снижения — факт утечки подтверждён. Если давление в норме, но кондиционер не холодит, проблема может быть в другом: загрязнённый фильтр внутреннего блока, неисправный компрессор, проблемы с платой управления или забитый капиллярный дроссель.

Проверка на падение давления (статический метод)

Если кондиционер не запускается или вы хотите проверить герметичность без включения компрессора, используйте статический метод. Он особенно эффективен для обнаружения мелких утечек, которые при работающем компрессоре маскируются динамикой давления.

1. Отключите кондиционер от сети.
2. Подключите манометр к сервисному порту.
3. Запишите начальное значение давления.
4. Оставьте систему на 20–30 минут. Для более точного результата можно оставить на сутки.
5. Зафиксируйте новое значение.

Если давление снизилось относительно первоначального — утечка есть. Это работает даже для микродефектов, которые не проявляют себя при работающем компрессоре.

Нюанс: При статической проверке давление может немного колебаться из-за изменения температуры в помещении. Если за ночь похолодало на пару градусов, давление тоже упадёт — это физика, а не утечка. Поэтому лучше проводить проверку в стабильных условиях без резких перепадов температуры.

Этап 3: Локализация утечки — методы поиска дефекта

Факт утечки подтверждён — теперь нужно найти конкретное место. На этом этапе мы переходим от общей диагностики к целенаправленному поиску. Выбор метода зависит от типа утечки: открытая (фитинги, краны, доступные соединения) или скрытая (трубки в стене, испаритель, конденсор).

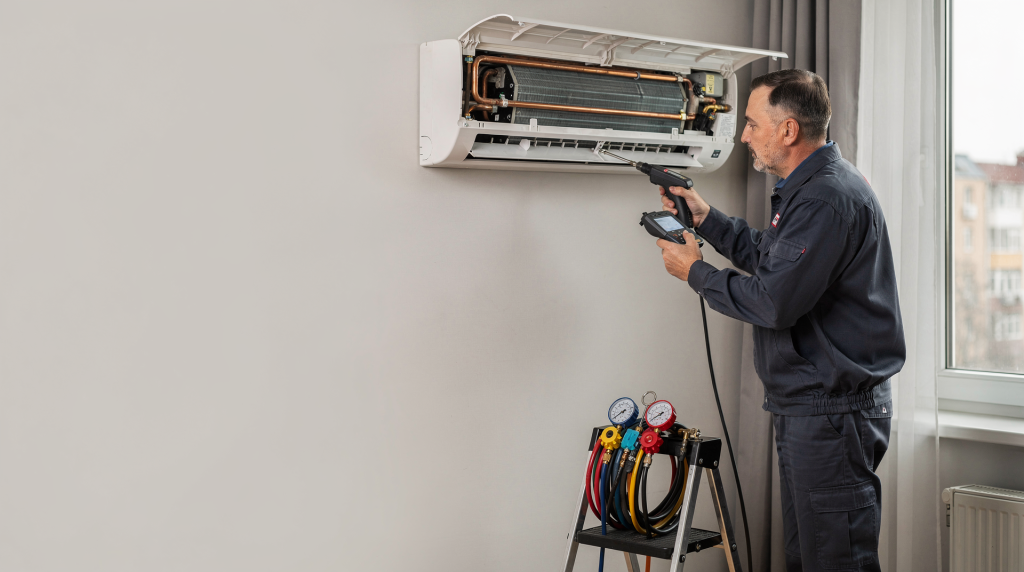

Метод 1: Электронный течеискатель (газоанализатор)

Самый точный и быстрый метод для поиска утечек в открытых зонах. Электронный течеискатель — это, по сути, газоанализатор с чувствительным датчиком, который реагирует на молекулы хладагента в воздухе. При обнаружении фреона прибор издаёт звуковой сигнал и показывает концентрацию на дисплее.

Как работает: Датчик течеискателя «нюхает» воздух вблизи предполагаемого места утечки. Чувствительность современных приборов позволяет обнаружить утечку от 3–5 граммов в год — это микроскопические дефекты, которые мыльным раствором не найти.

Порядок действий:

1. Настройка. Убедитесь, что в системе есть давление от 3–5 бар. Если давление слишком низкое, скорости истечения газа не хватит для срабатывания датчика.
2. Проход по контуру. Начните проход по всему контуру снизу вверх. Не останавливайтесь на первом сигнале — фреон тяжелее воздуха и может скапливаться ниже места утечки, создавая ложные срабатывания.
3. Фиксация. Запомните все зоны срабатывания. Если сигнал повторяется в одной точке при повторном проходе — это место утечки.
4. Осмотр. После обнаружения зоны течеискателем проведите визуальный осмотр этого места — ищите масляные пятна и следы коррозии.

Ограничения:

• Не работает для утечек в скрытых трассах (например, в стене), если газ не выходит наружу.
• Требует наличия давления в системе.
• Может реагировать на другие газы — очистители, растворители, выхлопные газы. Поэтому важно анализировать сигнал, а не слепо доверять каждому писку.

Этот метод рекомендуется использовать в первую очередь, если есть возможность обеспечить давление в системе.

Метод 2: Мыльный раствор (классический метод)

Старый добрый способ, который работает безотказно для открытых утечек. Не требует дорогого оборудования, но требует времени и аккуратности. В сервисах его часто используют как подтверждающий метод после электронного течеискателя.

Как приготовить раствор: Возьмите обычное хозяйственное мыло, измельчите его и растворите в тёплой воде. Концентрация должна быть такой, чтобы раствор был достаточно вязким, но не слишком густым — примерно как жидкое мыло. Можно добавить немного шампуня для лучшего образования пузырей.

Порядок действий:

1. Подготовка. Убедитесь, что в системе есть давление от 3–5 бар.
2. Нанесение. Нанесите мыльный раствор на место предполагаемой утечки с помощью губки или пульверизатора.
3. Ожидание. Подождите 1–2 минуты.
4. Наблюдение. Если утечка есть, в месте дефекта образуется мыльный пузырь. Пузырь будет расти и может даже оторваться.

Преимущества:

• Доступность — не нужно покупать приборы.
• Простота использования.
• Эффективность для крупных утечек в фитингах и кранах.

Ограничения:

• Не работает для мелких утечек — пузырь может не образоваться.
• Не подходит для скрытых трасс.
• Требует прямого доступа к месту утечки.

Этот метод часто используется в сочетании с электронным течеискателем для подтверждения результата.

Метод 3: Погружение в воду (для изъятых узлов)

Если утечка находится в узле, который можно демонтировать и изъять из системы — например, в испарителе, конденсоре или отдельной трубке — метод погружения в воду даёт практически стопроцентную точность. Он позволяет найти микродефекты, невидимые глазу и не определяемые другими способами.

Порядок действий:

1. Демонтаж. Изъять повреждённую часть системы кондиционирования.
2. Заполнение азотом. Ввести в эту часть газообразный азот и произвести герметизацию. Азот используется, потому что он инертен, не реагирует с остатками хладагента и масла, и не создаёт опасности.
3. Погружение. Поместить узел в ёмкость с водой.
4. Наблюдение. Следить за появлением пузырьков воздуха. Пузырьки будут свидетельствовать об утечке.

Преимущества:

• Очень высокая точность для мелких утечек.
• Позволяет найти утечку в труднодоступных местах узла.

Ограничения:

• Требует демонтажа узла.
• Не подходит для систем, которые нельзя изъять — например, встроенные в стену трубки.

Этот метод используется, когда другие способы не дали результата.

Метод 4: Ультрафиолетовый (УФ) краситель

Один из самых простых и доступных способов для поиска утечек в скрытых трассах и сложных узлах. Метод основан на добавлении в хладагент специального ультрафиолетового красителя, который циркулирует по системе и накапливается в месте утечки.

Как работает: Краситель добавляется в систему через сервисный порт. После нескольких циклов работы кондиционера он проходит по всей системе и накапливается в месте утечки. При освещении УФ-лампой место утечки начинает ярко светиться — этот эффект невозможно спутать ни с чем.

Порядок действий:

1. Добавление красителя. Влить ультрафиолетовый краситель в систему через сервисный порт.
2. Работа системы. Подождать несколько циклов работы кондиционера — обычно 4–8 часов, пока жидкость не заполнит всё необходимое пространство.
3. Осмотр. Воспользоваться ультрафиолетовой лампой, чтобы осмотреть все составляющие части системы на предмет явных повреждений.
4. Наблюдение. В месте повреждения будет заметно яркое свечение.

Преимущества:

• Не требует демонтажа кондиционера.
• Эффективен для скрытых трасс и сложных узлов.
• Простота использования.

Ограничения:

• Требует времени на циркуляцию красителя.
• Не работает, если утечка очень мала и краситель не успевает накопиться.
• Может быть сложно увидеть свечение в тёмных местах.

Этот метод рекомендуется использовать, если электронный течеискатель не дал однозначного результата или утечка предположительно в скрытой трассе.

Метод 5: Проверка под высоким давлением

Если утечка не обнаружена другими методами, можно повысить давление в системе до предельно-допустимого значения и оставить кондиционер работать в течение 20–30 минут. Повышенное давление заставляет газ активнее выходить через дефект, что облегчает его обнаружение.

Порядок действий:

1. Повышение давления. Повысить давление в системе до предельно-допустимого значения. Максимальную величину можно узнать в технической документации — обычно до 33 бар для R410A.
2. Работа. Оставить кондиционер работать в течение 20–30 минут.
3. Контроль. Если давление снижается, значит, утечка есть и остаётся выявить дефект.

Ограничения:

• Требует осторожности, чтобы не превысить максимальное давление.
• Не подходит для всех систем — некоторые могут не выдержать высокого давления.

Этот метод используется как дополнительный, если другие способы не дали результата.

Сравнение методов поиска утечки: что выбрать?

Чтобы вы могли выбрать оптимальный метод для своей ситуации, давайте сравним все способы по ключевым параметрам.

Рекомендация по выбору:

• Для открытых утечек (фитинги, краны): Начните с электронного течеискателя. Если он не сработал, используйте мыльный раствор.
• Для скрытых трасс (в стене, под потолком): Используйте УФ-краситель. Это самый надёжный метод для таких случаев.
• Для изъятых узлов (испаритель, конденсор): Используйте метод погружения в воду.
• Если другие методы не дали результата: Используйте проверку под высоким давлением.

Чек-лист: пошаговый алгоритм поиска утечки

Для удобства я составил чек-лист, который можно использовать при работе. Следуйте по шагам, чтобы не пропустить ни одного этапа.

Чек-лист «Поиск утечки хладагента»

1. Визуальный осмотр:
   • Осмотреть весь контур на наличие масляных следов.
   • Проверить сервисные порты, фитинги, уплотнители компрессора.
   • Осмотреть внутренний блок (испаритель) и наружный блок (конденсор).
   • Если найдены масляные пятна — зафиксировать место.
2. Измерение давления:
   • Подключить манометрическую станцию к сервисному порту низкого давления.
   • Включить кондиционер в режим охлаждения, установить минимальную температуру.
   • Дать системе поработать 15–20 минут.
   • Записать значение давления.
   • Сопоставить с паспортом кондиционера.
   • Если давление ниже нормы — подтвердить факт утечки.
3. Локализация утечки:
   • Если утечка в открытом узле: Использовать электронный течеискатель.
   • Если течеискатель не сработал: Использовать мыльный раствор.
   • Если утечка в скрытой трассе: Использовать УФ-краситель.
   • Если узел изъят: Использовать метод погружения в воду.
   • Если другие методы не дали результата: Использовать проверку под высоким давлением.
4. Фиксация результата:
   • Записать точное место утечки.
   • Оценить тип дефекта (трещина, негерметичность, коррозия).
   • Приготовить план устранения (замена уплотнителя, затяжка, замена трубки).

Типичные ошибки при поиске утечки и как их избежать

Даже опытные мастера иногда совершают ошибки, которые приводят к неправильной диагностике или повреждению системы. Вот самые частые ошибки и способы их избежать.

Ошибка 1: Попытка заправить фреон без устранения утечки

Суть: Мастер или пользователь просто добавляет фреон, не проверяя, где он ушёл.

Почему это опасно: Фреон снова уйдёт, а компрессор может выйти из строя. Это приводит к повторным затратам и риску полной поломки.

Как избежать: Всегда сначала находите и устраняйте утечку, затем заправляйте систему.

Ошибка 2: Использование воды для проверки без азота

Суть: Погружение узла в воду без предварительного заполнения азотом.

Почему это опасно: Вода может попасть в систему, что приведёт к коррозии и повреждению компрессора.

Как избежать: Всегда заполняйте узел сухим азотом перед погружением в воду.

Ошибка 3: Неправильное использование мыльного раствора

Суть: Нанесение слишком густого или слишком слабого раствора, что не даёт образования пузырей.

Почему это опасно: Утечка может не быть обнаружена.

Как избежать: Используйте раствор с правильной концентрацией (вязкий, но не густой). Добавляйте шампунь для лучшего образования пузырей.

Ошибка 4: Игнорирование статического метода

Суть: Не проверка давления при остановленном компрессоре.

Почему это опасно: Мелкие утечки могут не проявляться при работе, но быть обнаружены при статической проверке.

Как избежать: Всегда проводите статическую проверку давления, особенно если другие методы не дали результата.

Ошибка 5: Использование УФ-красителя без циркуляции

Суть: Осмотр системы сразу после добавления красителя, без ожидания циркуляции.

Почему это опасно: Краситель не успевает накопиться в месте утечки, свечение не будет видно.

Как избежать: Подождите 4–8 часов работы системы, чтобы краситель прошёл по всей системе.

Устранение утечки: что делать после поиска

После того как вы нашли место утечки, нужно устранить её. В зависимости от типа дефекта, методы устранения будут разными.

Варианты устранения:

1. Негерметичный фитинг/кран:
   • Заменить уплотнительное кольцо (прокладку).
   • Затянуть фитинг (если не пережат).
   • Если фитинг повреждён — заменить его.
2. Трещина в трубке:
   • Если трещина небольшая — можно использовать специальную сварку для трубок (если материал позволяет).
   • Если трещина большая — заменить повреждённый участок трубки.
3. Коррозия в испарителе/конденсоре:
   • Заменить весь узел (испаритель или конденсор).
   • Если коррозия небольшая — можно использовать антикоррозийное покрытие, но это временное решение.
4. Заводской брак (негерметичность ресивера):
   • Заменить ресивер-осушитель.

Важно: После устранения утечки систему нужно продуть азотом, чтобы удалить влагу и загрязнения, затем вакуумировать и заправить фреоном в соответствии с паспортом.

FAQ: частые вопросы о поиске утечки хладагента

В: Можно ли найти утечку хладагента без манометра?
О: Нет, манометр необходим для подтверждения факта утечки. Визуальный осмотр может дать только подозрение, но не подтверждение. Без измерения давления вы не сможете отличить утечку от других проблем — например, загрязнения фильтра.

В: Сколько времени нужно, чтобы УФ-краситель прошёл по системе?
О: Обычно требуется 4–8 часов работы кондиционера. Краситель должен пройти несколько циклов циркуляции, чтобы накопиться в месте утечки.

В: Можно ли использовать мыльный раствор для поиска утечки в скрытой трассе?
О: Нет, мыльный раствор работает только для открытых утечек. Для скрытых трасс используйте УФ-краситель.

В: Что делать, если электронный течеискатель не сработал?
О: Попробуйте использовать мыльный раствор или УФ-краситель. Если утечка очень мала, возможно, потребуется проверка под высоким давлением.

В: Можно ли заправить фреон, не устраняя утечку?
О: Нет, это приведёт к повторной утечке и возможной поломке компрессора. Всегда сначала устраняйте утечку.

В: Как часто нужно проверять систему на утечку?
О: Регулярная проверка не требуется, если система работает нормально. Проверку нужно проводить при появлении симптомов утечки — не холодит, падение давления.

В: Какой метод самый точный для поиска утечки?
О: Метод погружения в воду (для изъятых узлов) и электронный течеискатель (для открытых утечек) являются самыми точными.

В: Можно ли использовать воду для проверки без азота?
О: Нет, вода может попасть в систему и вызвать коррозию. Всегда используйте сухой азот.

Заключение

Поиск утечки хладагента в кондиционере — это системный процесс, который требует последовательного выполнения этапов: от визуального осмотра до использования специализированных приборов. Главное правило — не заправлять фреон без устранения причины утечки. Это спасёт ваш компрессор и сэкономит деньги в долгосрочной перспективе.

Если вы не уверены в своих навыках или у вас нет необходимого оборудования — манометрической станции, течеискателя, УФ-лампы — лучше обратиться к профессионалам. Но если вы хотите разобраться в устройстве техники и провести диагностику самостоятельно, этот алгоритм поможет вам найти утечку с высокой точностью.

На сайте buttexarx.ru мы продолжаем расширять базу практических руководств, добавляя детальные инструкции по самостоятельному обслуживанию и ремонту. В следующих статьях мы разберём, как правильно заправлять систему после устранения утечки, как вакуумировать контур и как рассчитать необходимое количество фреона для вашей модели.

Если у вас остались вопросы по диагностике или вы столкнулись с конкретной проблемой, оставляйте комментарии — с удовольствием помогу разобраться.
