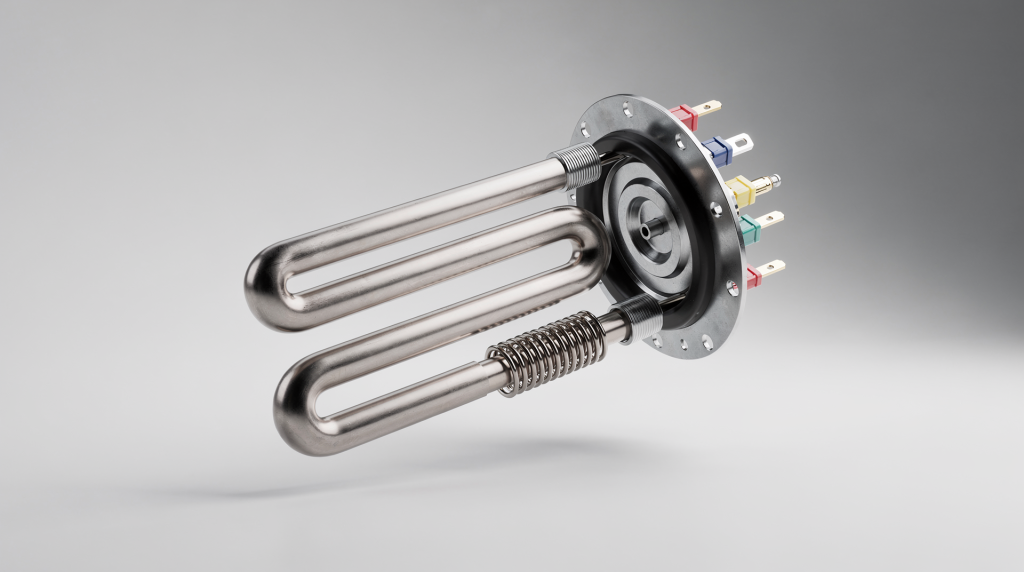

3D-модель ТЭНа стиральной машины: послойный разбор

Когда стиральная машина перестаёт греть воду, большинство пользователей слышит от мастера короткое «ТЭН сгорел». Звучит как приговор, за которым следует замена детали и счёт на несколько тысяч рублей. Но за этой фразой скрывается целый спектр возможных неисправностей: от банального окисления контактов до пробоя изоляции, от разрушения керамического сердечника до разрыва нихромовой спирали. И каждая из этих поломок имеет свою причину, свою логику развития и — что особенно важно — свои способы предотвращения.

Послойный разбор 3D-модели ТЭНа — это не визуализация ради визуализации. Это инструмент, позволяющий увидеть внутреннюю структуру нагревательного элемента так, как её видит инженер-ремонтник: от внешней металлической оболочки до тончайшей спирали, спрятанной в керамическом изоляторе. Когда понимаешь, что находится между контактами и водой, диагностика перестаёт быть гаданием и превращается в логический процесс.

В этом материале мы разберём устройство ТЭНа с инженерной точностью — слой за слоем, компонент за компонентом. Объясним, почему ломается каждая из частей, как проверить работоспособность без вызова мастера и какие ошибки при замене приводят к тому, что новый нагреватель выходит из строя через полгода. Материал написан для тех, кто хочет не просто «заменить деталь», а понять физику процесса, чтобы снизить риски повторных поломок и сэкономить на электричестве за счёт корректной работы узла.

Что такое ТЭН и почему его устройство так важно знать

ТЭН в стиральной машине — это не просто «железка, которая греет». Это сложный электротехнический прибор, работающий в агрессивной среде: постоянный контакт с водой, перепады температур от 0°C до 90°C, механические вибрации барабана и химическое воздействие моющих средств. Добавьте сюда жёсткость водопроводной воды — и получите набор факторов, методично разрушающих нагреватель изнутри и снаружи.

Ключевая функция ТЭНа:

• Нагрев воды до температуры, заданной программой (обычно 30–95°C).
• Обеспечение условий для активации моющих средств (многие ПАВ работают только при нагреве).
• Удаление бактерий и запахов при высоких температурах.

Если ТЭН работает некорректно, машина может:

• Не начинать цикл (защита от перегрева).
• Греть воду слишком медленно (повышенное энергопотребление).
• Полностью не греть (цикл проходит в холодной воде).
• Выходить в аварийный режим с ошибкой (например, «E10», «F05» и аналоги).

Понимание послойной структуры ТЭНа помогает:

• Точно определить причину поломки (не просто «сгорел», а «произошел пробой изоляции» или «окислился контакт»).
• Правильно выбрать замену (не все ТЭНы взаимозаменяемы, даже если выглядят одинаково).
• Избежать ошибок при монтаже (неправильная установка уплотнения ведет к протечке и коррозии).
• Снизить риск повторного выхода из строя (например, если не очистить бак от накипи перед установкой нового ТЭНа).

За годы практики я вывел простое правило: если мастер не может объяснить, что именно вышло из строя внутри ТЭНа — он не понимает природу поломки и, скорее всего, просто меняет деталь наугад. А теперь давайте разберём нагреватель послойно, чтобы вы могли говорить с ремонтниками на одном языке или вовсе обходиться без них.

Послойный разбор 3D-модели ТЭНа: от корпуса до изоляции

Чтобы понять, как работает ТЭН и почему он ломается, разберем его конструкцию послойно, как если бы мы «сняли» 3D-модель с внешнего слоя внутрь. Ниже — детальная схема устройства с объяснением каждого компонента.

Слой 1: Металлический корпус (трубка)

Материал: обычно нержавеющая сталь (AISI 304) или алюминий с антикоррозийным покрытием.
Форма: изогнутая трубка (часто в форме «U», «M» или «S»), адаптированная под форму бака конкретной модели машины.
Функция:

• Защита внутреннего нагревательного элемента от воды.
• Теплопередача от элемента к воде.
• Механическая жесткость узла.

Типовые проблемы:

• Коррозия: если сталь некачественная или вода агрессивная (высокое содержание хлора, железа).
• Накипь: отложение солей кальция и магния на поверхности, снижающее теплоотдачу и увеличивающее время нагрева.
• Вмятины: при неаккуратной установке или вибрации барабана.

Накипь — главная причина перегрева ТЭНа. Она создаёт «тепловой барьер»: спираль раскаляется, но тепло не передаётся воде, потому что слой солей работает как изолятор. Элемент греется сильнее расчётного, изоляция деградирует, и в какой-то момент происходит пробой. Внешне ТЭН может выглядеть целым, но внутри уже начались необратимые процессы.

Слой 2: Керамический изолятор (центральный стержень)

Материал: оксид алюминия (Al₂O₃) или магний-оксидная керамика.
Расположение: внутри металлической трубки, по центру.
Функция:

• Электрическая изоляция нагревательного элемента от корпуса.
• Теплопроводность (керамика проводит тепло, но не проводит ток).
• Механическая фиксация элемента.

Типовые проблемы:

• Трещины: при перегреве или механическом ударе.
• Деградация: при длительном контакте с водой и химикатами керамика может терять изоляционные свойства.
• Загрязнение: отложение солей на поверхности изолятора.

Керамика — самый чувствительный элемент ТЭНа. Если она повреждена, ток может «уйти» на корпус, что вызовет пробой и аварийное отключение машины. Характерный признак — срабатывание УЗО в квартире при включении стиральной машины на нагрев. Это не «проводка старая», это пробой изоляции ТЭНа.

Слой 3: Нагревательный элемент (спираль)

Материал: никель-хромовая проволока (NiCr) или вольфрам.
Расположение: внутри керамического изолятора, в виде спирали.
Функция:

• Преобразование электрической энергии в тепловую (эффект Джоуля-Ленца).
• Равномерный нагрев по всей длине трубки.

Расчет мощности:
Мощность ТЭНа определяется формулой:
\[
P = \frac{U^2}{R}
\]
где:

• \(P\) — мощность (Вт),
• \(U\) — напряжение (220 В в России),
• \(R\) — сопротивление спирали (Ом).

Для ТЭНа мощностью 2000 Вт сопротивление спирали:
\[
R = \frac{220^2}{2000} = \frac{48400}{2000} = 24.2 \, \text{Ом}
\]

Типовые проблемы:

• Перегрев: при накипи или неправильной работе датчика температуры.
• Разрыв: при механическом ударе или деградации материала.
• Окисление: при контакте с водой (если изоляция повреждена).

Спираль не должна касаться керамики. Если контакт есть — пробой неизбежен. В моей практике был случай, когда ТЭН проработал три года с микротрещиной в изоляторе, и только когда накипь окончательно разрушила керамику, спираль замкнула на корпус. Машина выдала ошибку, но УЗО спасло и технику, и владельца.

Слой 4: Уплотнительное кольцо (прокладка)

Материал: силикон, паронит или резиновый композит.
Расположение: между корпусом ТЭНа и баком машины.
Функция:

• Герметизация соединения.
• Предотвращение протечки воды.
• Защита от коррозии в зоне контакта.

Типовые проблемы:

• Износ: силикон со временем теряет эластичность.
• Повреждение: при неаккуратной установке (защемление, перекос).
• Загрязнение: отложение солей и грязи, снижающее герметичность.

Многие не меняют прокладку при замене ТЭНа, считая, что «старая ещё послужит». Это критическая ошибка. Уплотнитель работает в условиях постоянных термоциклов: нагрев до 90°C, затем остывание до комнатной температуры. После нескольких лет таких циклов силикон дубеет и перестаёт быть эластичным. Результат — микропротечка, которая постепенно разрушает бак и контакты.

Слой 5: Электрические контакты (выводы)

Материал: латунь или никелированная сталь.
Расположение: на торце ТЭНа, снаружи корпуса.
Функция:

• Подключение к плате управления через клеммы.
• Передача тока на спираль.

Типовые проблемы:

• Окисление: при контакте с водой (если уплотнение повреждено).
• Деформация: при неаккуратном подключении клемм.
• Коррозия: в зоне контакта с влагой.

Окисленные контакты — частая причина «не греет», даже если ТЭН исправен. Ток просто не проходит через слой окислов. Диагностика в таком случае показывает нормальное сопротивление спирали, но машина не нагревает воду. Начинающий мастер может заменить исправный ТЭН, а проблема останется, потому что дело было в контактах.

Слой 6: Датчик температуры (термостат) — опционально

Материал: биметаллический элемент или полупроводник.
Расположение: встроен в корпус ТЭНа или рядом с ним.
Функция:

• Контроль температуры воды.
• Отключение ТЭНа при достижении заданного значения.
• Защита от перегрева.

Типовые проблемы:

• Смещение калибровки: датчик показывает неверную температуру.
• Разрыв цепи: при перегреве.
• Загрязнение: отложение солей.

В некоторых моделях (например, LG, Samsung) датчик встроен в ТЭН, в других (Bosch, Siemens) — установлен отдельно в баке. Это принципиально влияет на диагностику: если датчик встроен, его неисправность часто требует замены всего ТЭНа в сборе. Если отдельно — можно заменить только датчик, что значительно дешевле.

Таблица: Сравнение типов ТЭН по конструкции и материалам

ТЭНы из нержавеющей стали с керамическим изолятором и никель-хромовой спиралью — наиболее надёжные и долговечные. Алюминиевые модели дешевле, но требуют более частой замены. Если вы живёте в регионе с жёсткой водой, экономия на материале корпуса обернётся заменой ТЭНа каждые 2–3 года вместо 5–7 лет.

Как проверить ТЭН: пошаговая диагностика без мастера

Диагностика ТЭНа — один из самых частых запросов пользователей. Ниже — пошаговый алгоритм, который позволит проверить узел самостоятельно, без обращения в сервис.

Шаг 1: Визуальный осмотр

Что делать:

• Отключите машину от сети.
• Откройте люк и осмотрите ТЭН (если он доступен без разборки бака).
• Проверьте на наличие:
  • Накипи (толстый белый слой).
  • Коррозии (ржавые пятна).
  • Протечки (вода вокруг ТЭНа).
  • Окисления контактов (черные или белые пятна на выводах).

Типовые ошибки:

• Не смотреть на прокладку (она часто скрыта).
• Не проверять контакты (окисление — частая причина).
• Не учитывать накипь (она может быть не видна снаружи).

Совет из практики: если видите белую корку на поверхности ТЭНа — не пытайтесь её соскоблить отвёрткой. Вы рискуете повредить металл, и тогда коррозия начнётся именно в месте царапины. Используйте химическую очистку.

Шаг 2: Проверка сопротивления (омметром)

Что делать:

• Отключите клеммы от ТЭНа.
• Подключите омметр к двум выводам ТЭНа.
• Замерьте сопротивление.

Ожидаемые значения:

• Для ТЭНа 2000 Вт: 22–26 Ом.
• Для ТЭНа 1800 Вт: 26–30 Ом.
• Для ТЭНа 2400 Вт: 20–24 Ом.

Диагностика:

• Сопротивление = 0 Ом: пробой (спираль касалась корпуса).
• Сопротивление = бесконечность: разрыв спирали.
• Сопротивление в норме: ТЭН исправен (но может быть проблема с контактами или датчиком).

Замерять сопротивление нужно при комнатной температуре. При нагреве сопротивление меняется, и если вы только что выключили машину, дайте ТЭНу остыть хотя бы 15–20 минут. Иначе показания будут некорректными.

Шаг 3: Проверка на пробой (между выводом и корпусом)

Что делать:

• Подключите один вывод омметра к одному контакту ТЭНа, другой — к корпусу.
• Замерьте сопротивление.

Ожидаемое значение:

• Бесконечность (или >1 Мом).

Диагностика:

• Сопротивление < 1 Мом: пробой изоляции (керамика повреждена).
• Сопротивление = 0 Ом: полный пробой (ток идет на корпус).

Пробой — критическая неисправность. Машина может отключиться в аварийном режиме или вызвать короткое замыкание. Если у вас стоит УЗО, оно сработает при попытке включить нагрев. Это защита, и отключать её для «проверки» нельзя — вы рискуете получить удар током через корпус машины.

Шаг 4: Проверка контактов и клемм

Что делать:

• Осмотрите клеммы на окисление.
• Проверьте, плотно ли они зафиксированы.
• Если окисление есть — очистите спиртом или специальным средством.

Типовые ошибки:

• Не менять клеммы при окислении.
• Не проверять плотность подключения.

Окисленные клеммы — это не просто «грязные контакты». Окислы имеют высокое переходное сопротивление, и в месте контакта возникает локальный нагрев. Со временем это приводит к оплавлению изоляции проводов и даже возгоранию. Если видите чёрный или зелёный налёт — не чистите, а меняйте клеммы.

Шаг 5: Проверка датчика температуры (если встроен)

Что делать:

• Отключите датчик от платы.
• Замерьте сопротивление между выводами.
• Сравните с номиналом (обычно 1–5 кОм при 20°C).

Диагностика:

• Сопротивление = 0 Ом: разрыв.
• Сопротивление = бесконечность: пробой.
• Сопротивление в норме: датчик исправен.

В некоторых моделях датчик проверяется только через плату управления с помощью тестера. Если вы не уверены в своих навыках работы с электроникой — лучше доверить этот этап специалисту. Ошибка в диагностике датчика может привести к замене исправного ТЭНа.

Чек-лист: что делать перед заменой ТЭНа

Перед заменой ТЭНа выполните следующие действия, чтобы избежать повторной поломки:

• Отключите машину от сети (безопасность).
• Очистите бак от накипи (используйте специальные средства или лимонную кислоту).
• Проверьте прокладку (если старая — замените).
• Очистите контакты (если окислены — используйте спирт).
• Убедитесь, что новый ТЭН подходит (модель, мощность, форма).
• Проверьте датчик температуры (если встроен — замените при необходимости).
• Установите ТЭН ровно (без перекоса, чтобы не повредить прокладку).
• Закрутите болты равномерно (не пережимайте, чтобы не деформировать корпус).

Если не очистить бак от накипи, новый ТЭН быстро выйдет из строя. Это как поставить новый радиатор в систему отопления, забитую ржавчиной: деталь будет работать в агрессивной среде с самого первого дня. Потратьте час на очистку — сэкономите год работы нагревателя.

Типовые ошибки при замене ТЭНа и как их избежать

Ошибка 1: Не замена прокладки

Почему важно: старая прокладка теряет эластичность, не герметизирует соединение.
Результат: протечка, коррозия бака, выход ТЭНа из строя.
Как избежать: всегда меняйте прокладку при замене ТЭНа. Стоимость прокладки — копейки по сравнению с ремонтом бака или заменой машины.

Ошибка 2: Неправильная установка ТЭНа

Почему важно: перекос ведет к деформации корпуса и прокладки.
Результат: протечка, повреждение ТЭНа.
Как избежать: устанавливать ТЭН ровно, без перекоса, закручивать болты равномерно, крест-накрест, как колесо автомобиля.

Ошибка 3: Не очистка бака от накипи

Почему важно: накипь создает тепловой барьер, ТЭН перегревается.
Результат: быстрый выход из строя нового ТЭНа.
Как избежать: перед заменой очистить бак от накипи. Запустите цикл с лимонной кислотой на старом ТЭНе, затем меняйте нагреватель.

Ошибка 4: Не проверка контактов

Почему важно: окисленные контакты не пропускают ток.
Результат: машина не греет, даже если ТЭН исправен.
Как избежать: очистить контакты спиртом, проверить плотность подключения. Если клеммы подгорели — заменить.

Ошибка 5: Установка неподходящего ТЭНа

Почему важно: разные модели имеют разную мощность, форму, длину.
Результат: машина не работает, ТЭН выходит из строя.
Как избежать: проверять модель, мощность, форму перед покупкой. Сверяйте маркировку на старом ТЭНе с новым, а не только внешний вид.

Как снизить энергопотребление за счет корректной работы ТЭНа

ТЭН — один из самых энергозатратных узлов стиральной машины. При неправильной работе он потребляет больше электричества, чем нужно. И это не просто цифры в квитанции: перегретый ТЭН быстрее выходит из строя, а цикл стирки затягивается, потому что машина дольше греет воду.

Факторы, влияющие на энергопотребление:

Практические советы:

1. Выбирайте программы с низкой температурой (30–40°C) для повседневной стирки. Современные порошки отлично работают и в холодной воде.
2. Очищайте бак от накипи каждые 3–6 месяцев. Это не только продлевает жизнь ТЭНу, но и снижает время нагрева.
3. Проверяйте контакты при каждой замене ТЭНа. Окислы — это дополнительное сопротивление, а значит, дополнительный нагрев и потери энергии.
4. Не используйте слишком много моющих средств — их избыток увеличивает образование накипи и создаёт плёнку на ТЭНе.
5. Убедитесь, что датчик температуры работает корректно. Если он занижает показания, машина будет греть воду дольше и сильнее, чем нужно.

При правильной работе ТЭНа можно снизить энергопотребление на 15–25%, что за год сэкономит 500–1000 рублей в зависимости от региона и тарифа. Это не огромные деньги, но учтите: вы также продлеваете срок службы нагревателя и снижаете риск внезапной поломки.

FAQ: частые вопросы о ТЭНе стиральной машины

1. Почему машина не греет воду, но ТЭН исправен?

Причины:

• Окисленные контакты (ток не проходит).
• Дефект датчика температуры (машина не «знает», что нужно греть).
• Проблема с платой управления (не подает ток на ТЭН).

Как проверить:

• Очистить контакты.
• Проверить датчик температуры.
• Проверить плату управления (с помощью тестера).

В моей практике около 30% вызовов «не греет» решались очисткой контактов. Люди были уверены, что ТЭН сгорел, а дело было в банальном окислении клемм.

2. Как часто нужно менять ТЭН?

Ответ: в среднем 5–7 лет, но зависит от:

• Качества воды (накипь).
• Частоты стирки.
• Качества моющих средств.

Рекомендация: проверять ТЭН каждые 2–3 года, даже если машина работает. Профилактическая очистка продлевает срок службы вдвое.

3. Можно ли использовать ТЭН от другой модели?

Ответ: не всегда. Даже если ТЭН выглядит одинаково, могут быть различия:

• Мощность.
• Форма.
• Длина.
• Расположение контактов.

Рекомендация: всегда проверять модель, мощность и форму перед покупкой. Универсальных ТЭНов не существует, несмотря на уверения продавцов на рынках.

4. Что делать, если ТЭН пробит?

Ответ: заменить ТЭН. Пробой — критическая неисправность, которая может вызвать короткое замыкание.

Важно: перед заменой очистить бак от накипи и проверить контакты. Если пробой произошёл из-за накипи, новый ТЭН ждёт та же участь.

5. Как понять, что ТЭН перегревается?

Признаки:

• Машина не начинает цикл (защита от перегрева).
• Выход в аварийный режим с ошибкой.
• Накипь на ТЭНе (толстый белый слой).
• ТЭН не греет, но потребляет много энергии.

Как проверить: замерить сопротивление (должно быть в норме), проверить датчик температуры. Если сопротивление в норме, а нагрев медленный — проблема в накипи или датчике.

Вывод: почему послойный разбор ТЭНа — это не просто теория

Послойный разбор 3D-модели ТЭНа — это не академическая задача, а практический инструмент для тех, кто хочет:

• Точно диагностировать поломку (не просто «сгорел», а «произошел пробой изоляции»).
• Правильно выбрать замену (не все ТЭНы взаимозаменяемы).
• Избежать ошибок при монтаже (неправильная установка уплотнения ведет к протечке).
• Снизить риск повторного выхода из строя (если не очистить бак от накипи перед установкой нового ТЭНа).
• Сэкономить на электричестве за счет корректной работы узла.

ТЭН — это не просто «железка, которая греет». Это сложный электротехнический прибор, работающий в агрессивной среде. Понимание его послойной структуры позволяет не просто заменить деталь, а улучшить работу всей машины, снизить энергопотребление и продлить срок службы узла.

Когда вы знаете, что внутри металлической трубки находится керамический изолятор, который боится перегрева, а перегрев вызывает накипь — вы уже не просто меняете ТЭН, вы устраняете причину поломки. Это и есть разница между ремонтом «на один раз» и грамотным обслуживанием техники, которое экономит ваши деньги и нервы.
